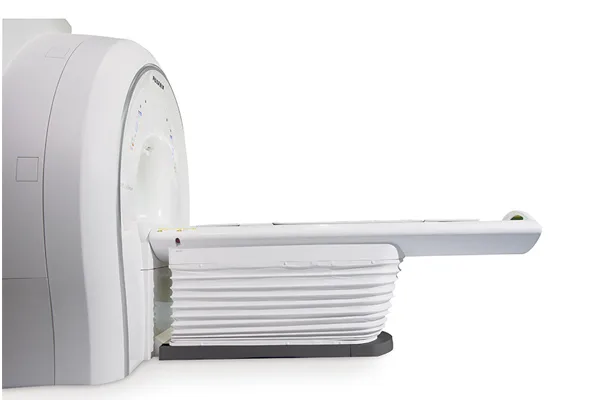

ECHELON Smart Plus

SynergyDrive ile geliştirilmiş HIZI deneyimleyin

“SynergyDrive”, MRI incelemesi sırasında sessizliği korurken, görüntü kalitesini düşürmeden gelişmiş hız sunar.

SynergyDrive olmadan

ECHELON Smart Plus

IP-RAPID

IP-RAPID, geleneksel görüntüleme yöntemleriyle karşılaştırıldığında, görüntü kalitesini korurken tarama sürelerini %60’a kadar azaltan, iteratif işleme kullanan bir yüksek hızlı görüntüleme teknolojisidir.

Auto Exam^*1

Konumlandırma, görüntüleme ve çekim sonrası işleme işlemlerinin tamamı tek bir adımda tamamlanır. İnceleme süresi, işlemlerin basitleştirilmesi sayesinde kısalır.

• *1 Bu sistem otomasyon sağlar, tanılama sağlamaz. Görüntülerin operatör tarafından kontrol edilmesi gerekir.

SmartCOMFORT

Hasta Dostu Sessiz İnceleme

SoftSound ile sessiz inceleme

MRI akustik gürültüsünü azaltmak için çeşitli teknolojiler mevcuttur. Ancak, akustik gürültünün azaltılması genellikle görüntü kalitesini olumsuz etkiler ve tarama süresini uzatması nedeniyle rutin inceleme için uygun değildir. Diğer yaklaşımlar özel donanım gerektirir. SoftSound gürültü azaltma teknolojimiz, herhangi bir özel donanım olmadan görüntü kalitesini ve tarama süresini koruyarak akustik gürültüyü %96’ya*²  kadar azaltır.

IP-RAPID, SoftSound ile birlikte kullanılabilir

SoftSound, “BSI” yüksek hızlı 3DT2* ağırlıklı görüntüler ve “3D GEIR”/”3D RSSG” yüksek hızlı 3DT1 ağırlıklı görüntülerle de kullanılabilir.

• *2 Görüntüleme koşullarına bağlı olarak

SmartECO

Ekolojik ve Ekonomik İşletme Maliyeti

Gereksiz güç tüketimini en aza indirme

Genel olarak, süper iletken MRG sistemi yüksek işletme maliyetiyle bilinir. Bu maliyet esas olarak süper iletkenliği korumak için gerekli olan soğutma sisteminin yüksek güç tüketiminden kaynaklanır. ECHELON Smart Plus, kullanılmadığı dönemlerde soğutma sistemini belirli bir süre durdurabilen bir enerji tasarrufu işlevi olan SmartECO ile donatılmıştır. Bu işlev, helyum kaybına sebep olmadan güç tüketimini etkili bir şekilde azaltır. Dahası, bu süreler boyunca soğutma sisteminden gelen ısı emisyonu azaldıkça, ısı dağıtma ünitesinin güç tüketimi de azalır.

SmartECO çözümümüz güç tüketimini etkili bir şekilde azaltır

Daha az ısı tahliyesi olan bir MRG ünitesine sahip kompakt bir tarama odası, muayene ve ekipman odalarının iklimlendirme gereksinimlerini de azaltır. Isı tahliyesinin azaltılmasıyla birlikte enerji tasarrufu işlevi çalıştırma maliyetlerini %17*3 oranında azaltabilir

SmartECO olmadan

SmartECO ile

• *3 Çalışma koşullarına ve diğer faktörlere bağlıdır.

SmartSPACE

Küçük Kullanım Alanı, Esnek Düzen

Sınırlı alanda bile esnek yerleşim

Ekipman odasında süper iletken bir MRG sistemi kurulumu için yeterli alan olup olmadığı genellikle bir endişe konusudur.
ECHELON Smart Plus, kurulum sırasında bu tür engelleri ortadan kaldırabilir.

ECHELON Smart Plus, ekipman odasındaki kurulum alanından %41^*4 tasarruf sağlar.

• *4 ECHELON Smart ve ECHELON Smart Plus arasında karşılaştırma.



Kurulum örneği

Ekipman odası düzeni örneği
Açık bir alan kullanılarak bir ekipman odası oluşturulabilir

Akıllı DONANIM

Görüntü kalitesini artırmaya yönelik donanım teknolojilerimiz

İş Akışı Bobin Sistemi

Alıcı bobinleri hasta ayarı kolaylığını destekler ve üstün görüntü kalitesi sunar

Değiştirme süresini ve eforu azaltmak için incelemeden önce ayarlanması gereken alıcı bobinlerin sayısı en aza indirilir. Kullanım kolaylığı için tasarlanmış sistem ve özel alıcı bobinlerle, yüksek görüntü kalitesi korunurken inceleme süresinde önemli bir azalma elde edilir.

İş Akışı Bobin Sistemi

baş &ve boyun için

omurga için

abdomen için

eklemler için

İş akışı bobin sistemi Ayar örnekleri

[Omurga incelemesi]
– Baş ve boyun bobini (posterior taraf) + WIT omurga bobini

[Baş ve boyun incelemesi]
[Omurga incelemesi]
– Baş ve boyun bobini

[Abdomen incelemesi]
– Baş ve boyun bobini [posterior taraf] + WIT omurga bobini + Fleksible abdomen bobini

[Ekstremite incelemesi]
– Baş ve boyun bobini [posterior taraf] + WIT omurga bobini + Genel amaçlı (GP) Flexible bobini

Yüksek Performanslı RF Sistemi

Güçlü RF çıkışı stabil RF iletimine katkıda bulunur

ECHELON Smart Plus 18 kW RF güç çıkışı ile donatılmıştır. Bu, kesintisiz olarak yeniden netleme pulsları uygulayan FSE sekansında bile görüntü kalitesinde bozulma olmadan net görüntüler sağlamak için yeterlidir.

16 kanallı Alıcı Sistem

Alıcı bobin kanallarının artırılması hassasiyeti ve stabiliteyi artırır

Önemli donanım özellikleri

ECHELON Smart Plus, üstün kaliteli görüntüler oluşturmak için gerekli olan yüksek performanslı bir donanım sistemi ile donatılmıştır.

Yüksek Performanslı Donanım

Gradyan Sistemi

Maksimum Gradyan Gücü 33 mT/m         Maksimum Slew Rate 130 T/m/sn.

RF Sistemi

Maksimum RF Çıkışı 18 kW

Yüksek Dereceli Şimleme Sistemi

HOSS
