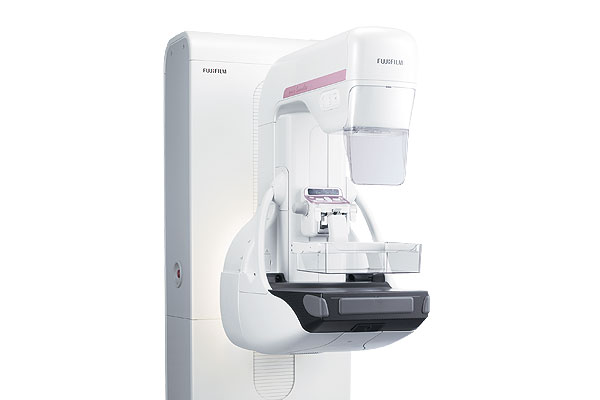

AMULET Innovality

Açıklama

Tanıyı destekleyen çözüm

Hızlı, düşük dozlu incelemeler için benzersiz dedektör

AMULET Innovality, mamografi X-ışını spektrumunda mükemmel dönüşüm verimliliği gösteren Amorf Selenyumdan (a-Se) yapılmış doğrudan dönüşümlü düz panel dedektör kullanır. HCP (Altıgen Yakın Desen) dedektörü, hem yüksek çözünürlük hem de düşük gürültü elde etmek için X-ışınlarından dönüştürülen elektrik sinyallerini verimli bir şekilde toplar. Bu benzersiz tasarım, geleneksel TFT panellerinin kare piksel dizisine göre daha yüksek bir DQE (Dedektif Kuantum Verimliliği) elde etmeyi mümkün kılar. HCP dedektörü tarafından toplanan bilgilerle AMULET Innovality, doğrudan dönüşüm dedektörüyle elde edilebilecek en iyi olan 50 μm piksel boyutuna sahip yüksek çözünürlüklü görüntüler oluşturur.

Bu düşük gürültülü ve yüksek hızlı anahtarlama teknolojisi, düşük X-ışını dozajı ve kısa edinim süresiyle tomosentez pozlamalarının gerçekleştirilmesine olanak tanır. Hızlı görüntü gösterimi de mümkündür ve pozlamadan görüntü gösterimine kadar sorunsuz bir mamografi iş akışı gerçekleştirilir.

Geleneksel kare piksel

AMULET Innovaality altıgen piksel

ISC – Tungsten Hedef kullanılarak ayarlanmış kontrast ve düşük X-ışını dozu

Görüntü tabanlı Spektrum Dönüşümü ^*1 (ISC) teknolojisi, bir görüntüdeki kontrastı ayarlamak için kullanılabilir. ISC, meme bezlerinin yoğunluğu, yağ miktarı ve X-ışını spektrumu nedeniyle kontrasttaki değişiklikleri telafi etmek için görüntüleri analiz eder. ISC, yüksek enerjili, düşük dozlu bir X-ışını demeti kullanılsa bile görüntülerin yeterli kontrastı göstermesini sağlamayı amaçlar. Bu teknoloji, daha önce bir Molibden hedefinin üstün kontrastından yararlanan yerlerin, görüntü kontrastından ödün vermeden Tungsten kullanımıyla sunulan doz avantajlarını gerçekleştirmesini sağlar.

*1 Görüntü analizine dayanarak görünüm, simüle edilen “optimum” spektrumla görüntü kalitesini taklit edecek şekilde ayarlanır.

DYN II – Meme bölgesinde doygunluk olmadan yüksek kontrastlı görüntü sağlar

Dinamik Görselleştirme II (DYN II), her meme tipinde tutarlı uygun yoğunlukta glandüler ve yağ dokusu sağlar, böylece kalın meme ve yoğun memenin kontrastı iyileştirilir. Ayrıca, meme bölgesinde doygunluk olmadan yüksek kontrast sağlar, böylece yüksek kontrast parametresini ayarlamak için yerler mümkündür.

DİN II

Çok işlevli ürün

Özel mamografi AWS (Edinim İş İstasyonu)

AWS

Yüksek çözünürlüklü ikinci monitör

Optimum sınav iş akışı

Entegre X-Ray kontrolörü, tek bir ekranda pozlama koşullarının ayarlanmasını ve onaylanmasını sağlar.
Muayene ekranı 1, 2 veya 4 resim gösterimi arasında bölünebilir ve değiştirilebilir.
Bireysel görüntüler, muayene sırasında hemen bir PACS’a, görüntüleyiciye veya yazıcıya çıktı olarak gönderilebilir.
Görüntüleri izlerken yoğunluk ve kontrast kolayca ayarlanabilir.
Sol ve sağ görsellerin hizalanması hem otomatik hem de manuel olarak ayarlanabilir.

Yüksek çözünürlüklü ikinci monitör (3M/5M: İsteğe bağlı)

AWS’ye ikinci bir yüksek çözünürlüklü monitör eklenebilir ve bu sayede PACS’den geri çağrılan önceki görüntülerin görüntülenmesi mümkün hale getirilerek mamografi uzmanının her zaman önceki görüntülere erişebilmesi sağlanabilir.
Tomosentez için yeniden yapılandırılmış görüntüler görüntülenebilir.

7 desteklenen dil

Hasta bilgi ekranı

B pozlama ünitesinin tabanındaki ekranda (A) gösterilen bilgiler, hasta bilgileri (kimlik, isim, doğum tarihi, vb.) ve konumlandırma bilgileri (döner kolun açısı, kompresyon kuvveti ve meme kalınlığı) arasında değiştirilebilir. Konumlandırma bilgileri ayrıca kompresyon kolundaki ekranda (B) da doğrulanabilir.

Hızlı, düşük dozlu incelemeler için benzersiz dedektör

Akıllı AEC, sensör konumunun sabit olduğu geleneksel AEC sistemlerine kıyasla bir muayene için uygun dozu tanımlamada avantajlara sahiptir. Düşük dozlu ön çekim görüntülerinden elde edilen bilgilerin analizi yoluyla akıllı AEC, x-ışını enerjisini ve gereken doz seviyesini tanımlarken meme bezi yoğunluğunu (göğüs tipi) dikkate almayı mümkün kılar. İmplantların varlığında bile kullanılabilen akıllı AEC, geleneksel AEC sistemleriyle mümkün olandan daha doğru pozlama parametrelerinin hesaplanmasını sağlar. İmplante edilen meme için otomatik pozlamanın kullanılmasına izin vererek akıllı AEC, muayene iş akışını daha da iyileştirebilir.

akıllı AEC

Önceden çekilmiş görüntülerden uygun meme bezi alanını otomatik olarak seçer

Geleneksel AEC

Manuel sensör AEC

Meme bezinin güvenli konumuna göre ayarın manuel olarak ayarlanmasını gerektirir

Otomatik sensör AEC

Önceden çekilmiş görüntülerden uygun sensörü otomatik olarak seçer

Meme Yoğunluğu Ölçümü

Doktorların memeyi daha niceliksel olarak sınıflandırması için bilgi olarak, meme bezi alanındaki hesaplama, bir mamografi görüntüsünden meme alanındaki meme bezi hacmini otomatik olarak hesaplayan “meme bezi hacmi ölçüm fonksiyonuna” eklendi. Meme alanındaki bu meme bezi hacmi ölçümü/meme bezi alanı, Tomosentez görüntüleri ile de hesaplanabilir

CEDM fonksiyonu

Tek bir sıkıştırma ile, sıradan mamografi görüntülemesine yakın düşük tüp voltajı (düşük enerji) görüntüleme ve Cu filtresiyle yüksek tüp voltajı (yüksek enerji) görüntülemeyi sürekli olarak gerçekleştirir ve elde edilen görüntülerin otomatik olarak bir çıkarma görüntüsünü oluşturur ve görüntüler. Bu çıkarma görüntüsü, belirli dokuları vurgulayan bir görüntü oluşturur.

* İyot bazlı bir kontrast madde kullanıldığında
Tomosentez

Daha kolay tanı için yüksek kaliteli görüntüler

Tomosentez: Memenin iç yapısının gözlemlenmesini mümkün kılıyor

Meme tomosentezinde, X-ışını tüpü bir ark boyunca hareket ederken bir dizi düşük dozlu X-ışını görüntüsü elde edilir.

Farklı açılardan alınan görüntüler, ilgi duyulan yapının her zaman odakta olduğu bir dizi Tomosentez dilimine yeniden oluşturulur.

Yeniden yapılandırılmış tomografi görüntüleri, üst üste binen meme yapılarının varlığı nedeniyle rutin mamografide görüntülenmesi zor olabilecek lezyonların tanımlanmasını kolaylaştırır.

AMULET Innovality’deki Tomosentez işlevi, çeşitli klinik senaryolara uyum sağlamak için iki mod sunarak geniş bir kullanım yelpazesine uygundur. Standart (ST) modu, düşük X-ışını dozuyla hızlı pozlama zamanlaması ve verimli iş akışını bir araya getirirken Yüksek Çözünürlük (HR) modu, ilgi alanının daha net bir şekilde odaklanmasına olanak tanıyan daha da yüksek düzeyde ayrıntıya sahip görüntüler üretmeyi mümkün kılar.

S-View (sentezlenmiş 2D görüntü) fonksiyonu mevcuttur

AMULET Innovality tarafından yapılan tomosentez, yalnızca 1 mm aralıklarla elde edilen tomogramları değil, aynı zamanda birden fazla dilim görüntüsünü birleştiren iki boyutlu bir S-View görüntüsünü de otomatik olarak üretir.
Görünümleri ayrıntılı olarak sunan tomogramlara genel görünümü gösteren S-View görüntüsü eklendiğinde, kapsamlı görüntü okuması mümkündür.

ISR (İteratif Süper Yeniden Yapılandırma)

Görüntü kalitesini optimize etmek için tomosentez iteratif süper çözünürlüklü yeniden yapılandırma (ISR) yöntemi uygulanarak, önemli X-ışını dozaj azaltımı elde edildi.

1. Düşük doz tomografide görüntünün grenliliğini azaltma

Düşük doz tomografi durumunda dikkat dağıtan gürültüleri azaltmak için, insan vücudu mimarilerinde gürültü olarak bulunmayan desenleri seçici olarak bastırmak için görüntü desenleri tanınır.

2. İnsan vücudunun farklı derinliklerdeki mimarilerinin müdahalesinin bastırılması (sağda gösterildiği gibi)

Birden fazla 2 boyutlu görüntüden 3 boyutlu meme mimarisinin yeniden oluşturulması sürecinde, meme mimarisindeki farklı derinliklerden çıkan kalsifikasyon, kitle, spikulum, meme bezi ve diğer sinyaller seçilerek odak derinliğinde meme mimarisinin daha yüksek doğrulukla yeniden üretilmesi sağlanır.

3. İnce yapının geri kazanılması

X-ışını tüpünün hareketiyle görünürlüğü bozulan kireçlenme ve diğer olguların ince yapısını geri kazandırmak ve tomosentez görüntülerinin yorumlanmasını kolaylaştırmak için süper çözünürlüklü teknolojimiz devreye sokulmuştur.

Geleneksel yönteme göre önemli ölçüde daha düşük dozlar sunar
2D ve Tomosentez kombinasyonu ile 2 veya daha az mGy dozu mevcuttur ^*2
- *1 Önceki görüntülerle karşılaştırıldığında 40 mm PMMA görüntüsüne eşdeğer (45 mm meme kalınlığı, %50 meme bezi, %50 yağ)
- *2 IAEA kılavuz seviyesi: 3 mGy, Japonya Radyoloji Teknisyenleri Derneği kılavuzları: 2 mGy
- *Şirket içi karşılaştırma
Bir dizi klinik amaç için uygun iki mod
HR (Yüksek Çözünürlük) modu

Edinim açısı: ±20°

Piksel boyutu: 100/50 m

Daha büyük bir edinim açısıyla derinlik çözünürlüğü iyileştirilir. Bu, ilgi alanının daha net tanımlanmasını ve daha net bir şekilde odaklanılmasını sağlar.

Tam kontrol, morfolojinin kavranması vb. için ek görüntüleme.
ST (Standart) modu

Edinim açısı: ±7,5°

Piksel boyutu: 100/150 m

Daha küçük açısal aralık ve hızlı görüntü alımı, Tomosentez taramalarının nispeten düşük X-ışını dozuyla hızlı bir şekilde gerçekleştirilmesine olanak tanır.

Kontrol, tarama, takip vb.
Tomosentez görüntüleme için statik yüz koruyucusu (Face Guard T Comfort)

Yüz koruyucusunun tüp parçası yerine cihaza sabitlenmesi, Tomosentez görüntülemesi sırasında yüz koruyucusunun hareket etmesini ortadan kaldırır. ST modu (15 derece) veya HR modunun (40 derece) hiçbir açısında yansıtılmayacaktır. Normal mamografi görüntülemesi için olduğu gibi de kullanılabilir.

Hızlı görüntüleme ve yeniden yapılandırma ile görüntüleme döngüsünü kısaltır

Bir çekimden sonra, yaklaşık 15 saniyelik bir döngü süresiyle 2D veya 3D olarak bir sonraki çekim başlatılabilir.
Hastalar için çeşitli yaklaşımları destekler

Biyopsi Konumlandırıcı – 50μm görüntü çözümü

Sistem, tüp ve dedektörün -90° ile +90° arasında esnek konumlandırılmasını desteklemek üzere tasarlanmıştır. Ergonomik olarak tasarlanmış kol dayanakları ve tek kullanımlık yumuşak pedler, hasta konforunu ve güvenli konumlandırmayı sağlar.
Işınlama alanı boyutu, meme büyüklüğüne ve prosedür ihtiyaçlarına bağlı olarak kolayca ayarlanabilir. Son derece ince memelerde de iğne konumlandırması yapmak için kullanışlı ara parçalar kullanılabilir.

AEC tam otomatik fonksiyonu hem keşif (2D) hem de Tomosentez pozlamaları için mevcuttur.

Biyopsi sırasında daha önceki görüntüler ve çalışmalar incelenerek doğruluk daha da artırılabilir.

Farklı ihtiyaçlara yönelik değişken görüntü çözünürlüğü
Yanal yaklaşım

Adaptör sayesinde iğne konumlandırması hem dikey hem de yatay olarak yapılabilir. Sıkıştırılmış memeye iki yönde erişim, zor bir pozisyonda olabilecek lezyonların hassas bir şekilde hedeflenmesini sağlar.

Çeşitli iğneleri destekler
Hem CNB/FNB/Kanca teli hem de VAB iğneleri, çeşitli model ve üreticiler için geniş bir yelpazede ebatlarda kullanılabilir.

*Daha fazla bilgi için teknik özelliklere bakın ve yerel temsilcilere danışın.
Tomosentez Biyopsisi
Hedefleme hem tomosentez hem de stereoskopik görüntüler kullanılarak desteklenir: seçim operatör güvenine ve lezyon konumlandırmasına bağlıdır. Tomosentez edinimi, istenen doğruluk ve lezyon boyutuna göre hem ST (Standart) hem de HR (Yüksek Çözünürlük) modlarında gerçekleştirilebilir.

Tomosentez görüntüsü kullanılarak 2 boyutlu görüntüde bulunamayan lezyonun hedeflenmesi mümkün olmaktadır.

Lezyon pozisyonunun daha kolay tanımlanması sayesinde tomosentez hedeflemesi daha verimli bir iş akışı ve daha basit bir operasyonla sonuçlanır.
Stereo görüntüleme

• Üst üste binen meme yapıları lezyonları daha az görünür hale getirir
• Belirli bir bölgeyi tanımlamak zordur

Tomosentez

•Yeniden oluşturulan görüntüler, üst üste binen yapıları ayrı ayrı gösterir
•Geleneksel yönteme göre bir hedefi bulmak daha kolaydır
Hem Tomosentez hem de iğne konumlandırma için stereotaktik destek

Girişimsel prosedürler için en yüksek görüntü kalitesi ve iş akışı verimliliği

Kolay kullanım ve hasta konforu

AMULET Harmony, mamografi uzmanları ile hastaları arasında uyumlu bir muayene ortamı sağlamak ve güven ortamı yaratmak için özel olarak tasarlanmış bir dizi mamografi çözümü içerir.

Hastanın kaygısını hafifletmek için ruh hali aydınlatması

Pozlama standını aydınlatmak için sıcak dolaylı ışık kullanılıyor, bu da hastaların rahatlamasına ve muayenelerin en az stresle yapılmasına yardımcı oluyor.

Her oda ortamına uyum sağlayabilen dekoratif etiketler

Yumuşak bir ambiyans katmak için altı farklı stand etiketi mevcuttur. Her saha, muayene ortamına en uygun stand görünümünü seçebilir, böylece hastanın stresi ve kaygısı azaltılabilir.

Otomatik sıkıştırma azaltma kontrolü (Comfort Comp)

Bu fonksiyon, hastanın ağrısını hafifletmek amacıyla normal meme kompresyonu tamamlandıktan sonra meme kalınlığının değişmediği bir aralıkta (+ 3 mm içinde) kompresyon basıncını azaltacaktır. Meme kompresyonu için, aynı basınçta bile kompresyondan sonra dekompresyon sırasında meme kalınlığının kompresyon sırasındakinden daha ince hale geldiği bir fenomen (histeresis ^*1 ) vardır. Bu fenomenden yararlanarak, maksimum kompresyon basıncının süresi azaltılsa bile meme durumunun neredeyse aynı kalması için otomatik olarak dekompresyon yapmak mümkündür.

*1 Histeresis: Bir maddenin veya sistemin durumunun geçmişte eklenen kuvvetin seyrine bağlı olduğu bir fenomen.
L. Han, M. Burcher ve JA Novle. İn vivo Yumuşak Dokuların Biyomekanik Özelliklerinin İnvaziv Olmayan Ölçümü. MICCAI 2002, LNCS 2488, s. 208-215, 2002.

Katalog İçin Tıkla
